Оборудование экстракции 100-500 TPD

Экстра́кция — это извлечение вещества из раствора или сухой смеси с помощью растворителя (экстраге́нта), практически не смешивающегося с исходной смесью. Масла и жиры извлекаются из масла путем контакта (замачивания или распыления) с органическим растворителем (обычно гексаном или №6), который растворяет масла и жиры.
Share With:
Технологический процесс
Экстракция растворителем заключается в замачивании масляных хлопьев (или предварительно отжатого жмыха) в выбранном растворителе для растворения масла в растворителе (составе смешанного масла), затем отделение смешанного масла от твердого остатка (или остатков), а затем выпаривают смешанное масло при различных точках кипения, отпаривая, так что растворитель испаряется в пар и отделяется от масла, получая таким образом жир (экстрагированную сырую нефть). Пары растворителя конденсируются, охлаждаются и регенерируются, а затем используются повторно. Шрот также содержит определенное количество растворителя, а высушенный шрот получается после удаления растворителя и сушки. Пары растворителя, испаряющиеся во время удаления растворителя и сушки, все еще конденсируются и охлаждаются для повторного использования.

Обычно имеет экстрактор трех типов: экстрактор rotocel, экстрактор цепного типа и экстрактор петлевого типа.


Process flow and equipement

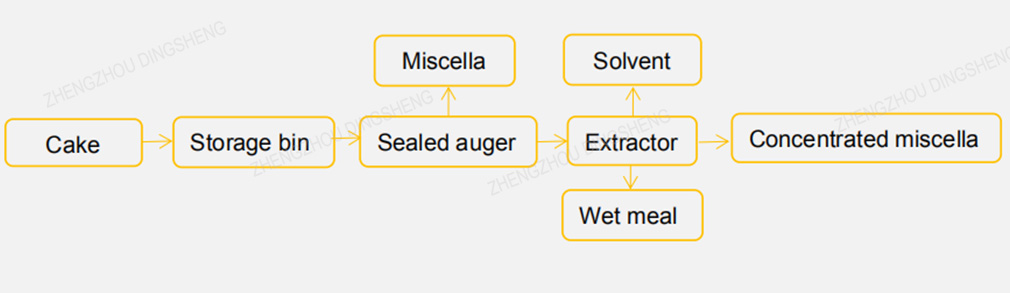

1. Технологический процесс и оборудование


Основное оборудование: бункер, герметичный шнек, экстрактор (экстрактор Rotocel, экстрактор петель).

2, процесс десольватации и сушки влажной муки
Влажная мука → скребковый конвейер → DTDC → готовая мука → охлаждение → хранение
Основное оборудование: скребковый конвейер, DTDC, вертикальная пропарочная машина, горизонтальная сушилка, циклонный мокрый уловитель.

3, процесс очистки от испарения мисцеллы:
Фильтр мисцеллы → Хранение мисцеллы → Первый испаритель → Второй испаритель → Отгонная колонна → Экстракция сырой нефти
Основное оборудование: фильтр, резервуар для мисцеллы, первый испаритель, второй испаритель, отпарная колонна, резервуар для сырой нефти и масляный насос.

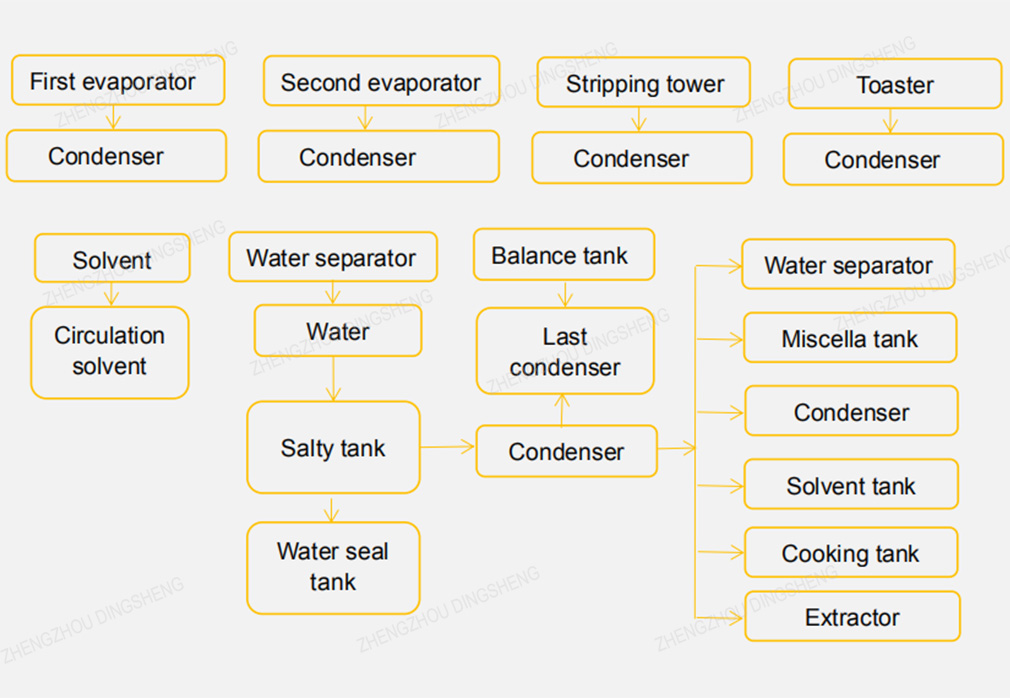

4, Сольвентный газовый конденсат и процесс охлаждения:

Оборудование: конденсатор (трубчатый конденсатор, распылительный конденсатор, канальный конденсатор), водоотделитель, уравнительный бак, паровой бак.

Параметр

Модель

Производительность (т / д)

Переход (мм)

Скорость (м / об)

Мощность (кВт)

JCP600

200

φ6000

129

3

JCP660

300

φ6600

130

4

JCP740

400

φ7400

90~120

4

JCP900

600

φ9000

90~120

4

Функции
1
Используйте процесс испарения при отрицательном давлении, чтобы снизить расход пара и растворителя.
2
Экстрактор петлевого типа имеет цепной привод, низкую скорость вращения, стабильную работу и меньшие затраты на техническое обслуживание;
3
Усовершенствованная конструкция принципа циркуляции смешанного масла способствует уменьшению поступления свежего растворителя, уменьшению остаточного масла в шроте, увеличению концентрации смешанного масла и достижению цели экономии энергии за счет уменьшения количества испарения;
4
Самоочищающийся фильтр смешанного масла, совместимый с экстрактором, представляет собой новый запатентованный продукт, специально разработанный нашей компанией, который эффективно фильтрует порошок муки в смешанном масле.
5
Конструкция системы выщелачивания может свободно регулироваться в соответствии с различными материалами и требуемой производительностью и технологическими эффектами, что особенно подходит для выщелачивания различных предварительно прессованных кеков или масел.
   «Дин Шен»занимается тем,чтобы памогать создать масло-жировый разделочный завод и предоставлять самое эффективное решение производственной линии для клиентов по всему свету.  Наши главные обьекты: Строительство комплексного цеха по первичной обработке масличного сырья, ежедневно перерабатвающего от 50-ти до 2000 тонн масла;инженерные обьекты по экстрагированию от 50-ти до 2000 тонн в день;инженерные обьекты по рафинированию жиров от 30-ти до 500 тонн в день. Наша компания может принимать такие обьекты,как соевый протеин,извлечение хлопковых
 обесфеноленных протеинов,соевый лецитин,гидрогенизация и этерификация хлопкового масла,рафинировочный завод
 хлопкового смешанного масла. Если вы планируете строить масло-жировый завод, свяжитесь с нами.
